拉伸液压机介绍

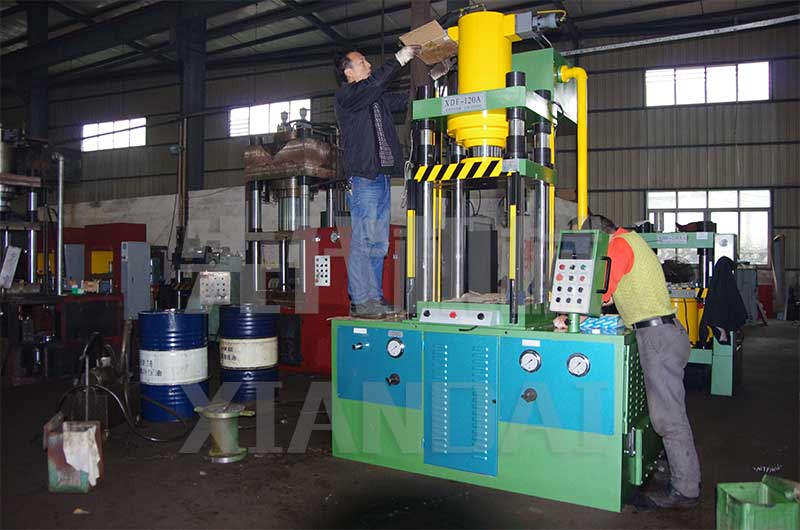

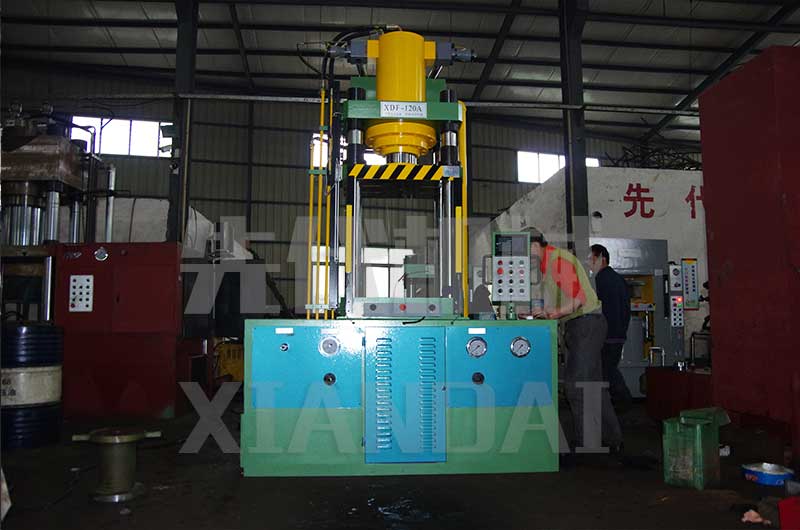

120吨深拉伸液压机

深拉伸液压机
XDF-A系列|120吨拉伸液压机
拉伸液压机特点
1.活动横梁二段速度控制:空载高速、慢速靠模拉伸。
2.
压力可在额定范围内进行无级调节。
3.
可随客户需要自行调整冲压行程限位高度。
4.设备拉伸力和压边力可调。

5.拥有计数功能。
6.
拥有手动和半自动两种控制模式。
7.便捷的人机交互界面,通过改变参数即可调整行程、压力、动作模式、速度等。
8.主油缸采用合金钢整体锻造,并经精密研磨,在高压状态下使用可靠性高
9.主活塞采用合金钢整体锻造,表面精磨并镀硬铬,耐磨性好
10.立柱采用高强度合金钢制作,整体调质加工,表面精磨并镀硬铬,耐磨性好

12.电器系统采用PLC控制,动作稳定,使用方便可靠,可实现单泵压制、双泵拉伸
13.液压系统和电气系统主件,均采用国际国内知名公司的产品,从而保证了系统的可靠性及使用寿命
14.压力稳定速度快,可实现部分产品高速拉伸成型需求,如薄板拉伸、不锈钢深拉伸、 多段拉伸等


拉伸液压机应用领域
金属或非金属零件的整形、压印、拉伸和切边等。
广泛用于餐具、厨具、电机电器、汽车零部件、灯饰等产品的下料、切边、翻边、拉伸成形等工艺。

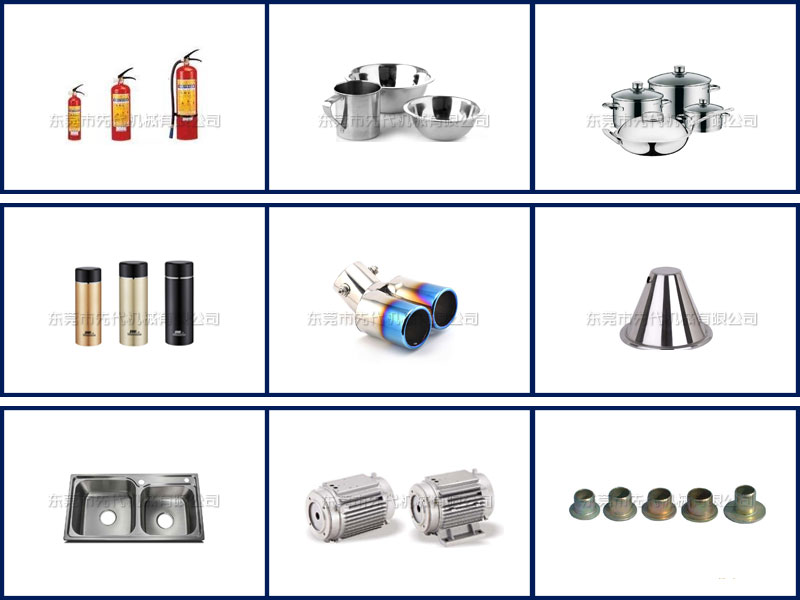

拉伸液压机用途

拉伸液压机配置
标准配置:

快速液缸
双手按钮
备选配置①:
工进(快速转慢速)
保压功能
多次压制(自动连压功能)
顶出液缸(退料装置)
光电保护装置
脚踏开关
触摸屏
PLC模块
拉伸液压机配件

备选配置②:
PID闭环控制伺服系统

监控系统
安全防护系统
拉伸液压机规格

拉伸液压机参数

XDF-A系列|拉伸机详细参数,此参数仅供参考,可按需定制
项目 型号 单位 XDF-100SA XDF-150SA XDF-200SA XDF-300SA XDF-400SA XDF-500SA XDF-600SA XDF-800SA XDF-1000SA
主缸 公称力 ton 100 150 200 300 400 500 600 800 1000
行程 mm 300 300 400 400 400 400 400 500 500

打料缸
公称力 ton 20 20 25 30 30 40 40 50 60
行程 mm 150 150 200 200 200 200 200 250 250
顶出杆直径 mm 50 40 50 40 80 80 80 80 100
开口高度 mm 600 650 800 800 900 900 900 1000 1100
工作台距地面高度 mm 950 830 930 830 830 1020 1020 1150 1150
移动横梁运动速度 快速下行 mm/s 165 165 150 165 165 170 155 150 110
工进 mm/s 10/20 10/20 10/20 12/24 12/24 10/20 8/16 8/16 4/8
回程 mm/s 150 150 135 150 150 170 150 135 100

工作台有效尺寸
左右(柱内) mm 600 500 700 700 700 800 800 1000 1200
前后(边缘) mm 600 600 700 700 700 800 800 1200 1300
有无T型槽、联接螺钉尺寸   有-M16 有-M20 有-M20 有-M20 有-M20 有-M20 有-M20 有-M24 有-M24
电机功率 kw 15 15 22 15*2 18.5*2 18.5*2 22*2 30*2 37*2
机器参考重量 kg 4200 4800 5800 7500 11500 12500 14000 21000 26000
