XDH-500X|500吨伺服框式油压机

    先代机械为您量身定制液压机解决方案
    先代液压机以吨位大 速度快 精度高 寿命长著称
    荣获液压机、液压机控制系统等多项国家专利


◆◆◆行业应用案例◆◆◆

汽车零部件液压机 | 电子器件压装机 | 粉末液压机 | 浅拉伸液压机
液压机生产线 | 液压裁断机 | 校直机 | 压花机 | 压印机
热压机 | 厨具拉伸液压机 | 管材加工液压机 | 深拉伸液压机
航天配件液压机 | 装填液压机 | 冷挤压冷锻液压机
金属礼品液压机 | 复合材料成型液压机 | 塑胶盒裁断机 | 深拉伸液压机

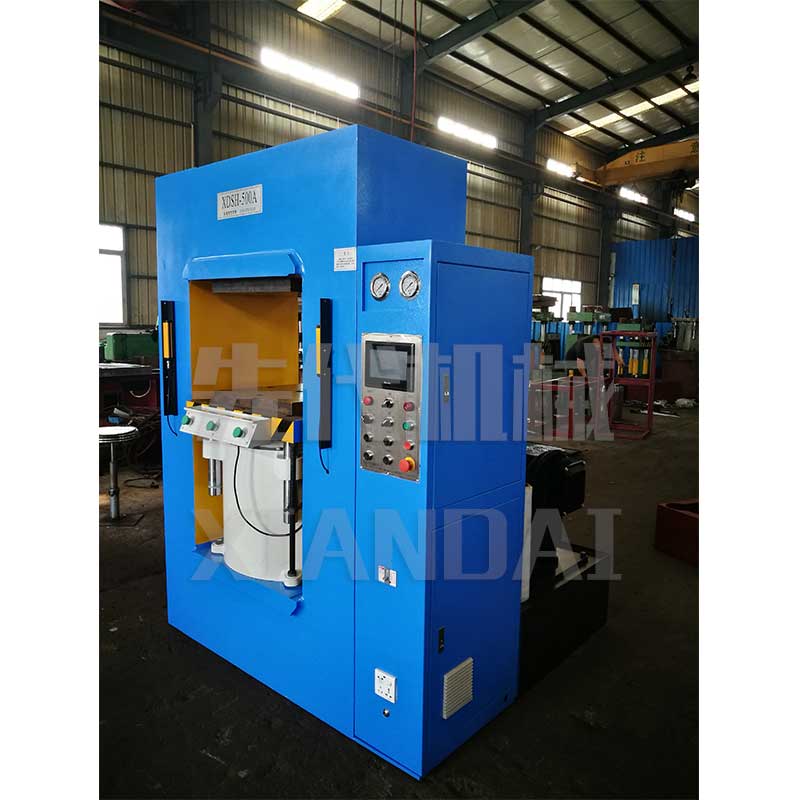

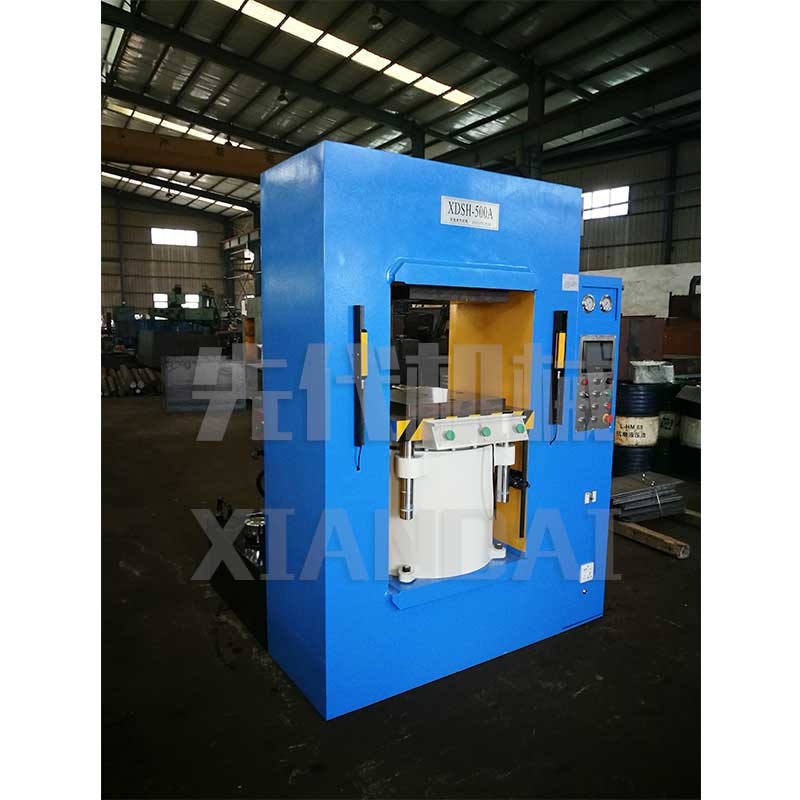

XDH-500X介绍
油压机

框式油压机

伺服油压机
XDH-X系列下缸式框式油压机
500吨框式油压机特点
1.采用PID闭环控制伺服系统,节能60%,最高空压精度可达±0.02mm,速度噪音,数显行程、压力等参数。
2.
压力可在额定范围内进行无级调节。
3.
可随客户需要自行调整冲压行程限位高度。
4.设备顶缸顶出力可调。

5.拥有计数功能。
6.
拥有手动和半自动两种控制模式。
7.便捷的人机交互界面,通过改变参数即可调整行程、压力、动作模式、速度等。

8.缸体、活塞杆均采用高强度锻件,油缸经精密加工珩磨制作。
10.采用实心钢板或钢板焊接制作,精度高,刚性好、抗侧向力强。
11.工件在模腔内稳定可靠,换模及收放料方便,可大大提高生产效率。
12.电器系统采用PLC控制,动作稳定,使用方便可靠。
13.液压系统和电气系统主件,均采用国际国内知名公司的产品,从而保证了系统的可靠性及使用寿命。


500吨伺服框式油压机用途
适用于金属和非金属的压印、压装、整形及切边、落料等。
如汽车发动机、传动轴、转向器等零部件精密压装
• 电子产品精密压装
• 影像技术核心部件的精密压装
• 电机轴承精密压装应用
• 弹簧性能测试等精密压力检测
• 自动化装配线应用
• 其它需要精密压力装配的场合
500T框式油压机作用

框式油压机配置
标准配置:

快速油缸
双手按钮
备选配置①:
工进(快速转慢速)
保压功能
多次压制(自动连压功能)
顶出油缸(退料装置)
光电保护装置
脚踏开关
触摸屏
PLC模块
先代框式油压机配置
备选配置②:
PID闭环控制伺服系统

监控系统
安全防护系统
先代框式油压机方案

框式油压机规格

XDH-X系列下缸框架式油压机技术参数(仅供参考,根据客户需求可做设计调整)
项目 型号 单位 XDH-100 XDH-150 XDH-200 XDH-300 XDH-500 XDH-700 XDH-1000 XDH-1500 XDH-200
主缸 公称力 ton 100 150 200 300 500 700 1000 1500
行程 mm 110 110 150 150 150 150 150 150
开口高度 mm 360 360 380 380 450 450 550 550
工作台距地面高度 mm 845 845 1050 1080 1185 1285 1365 1500
工作台运动速度 快速上行 mm/s 100 90 90 80 75 70 85 70
回程 mm/s 100 105 105 90 85 80 75 80
工作台有效尺寸 左右 mm 420 420 520 580 710 750 900 1100
前后 mm 420 420 500 540 640 750 880 1050
机器外形尺寸 左右 mm 920 920 1120 1200 1440 1480 1680 2000
前后 mm 950 1020 1080 1460 1730 1960 2320 2090
高度 mm 1640 1660 1840 1895 2150 2290 2665 2835
电机功率 kw 4 4 5.5 7.5 15 18.5 18.5 22
机器参考重量 kg 1500 2000 2780 3300 5500 8000 11500 20000
XDH-X系列下缸框架式油压机顶出缸(打料缸)参数
除活动工作台装有顶料缸外,其余结构和参数均与XDF-S-型机相同。适用于压制后需要从下模中顶出工件的场合,能避免手工脱料导致的工件变形和工伤事故,提高生产效率和模具寿命。
下顶出油缸技术参数:

型号 XDF-100SA XDF-150SA XDF-200SA XDF-300SA XDF-500SA
额外顶出力 ton 5 5 5 5 10
顶出行程 mm 15 15 15 15 15
顶料缸直径 mm φ28 φ28 φ28 φ28 φ40
