单臂液压机介绍

单臂液压机

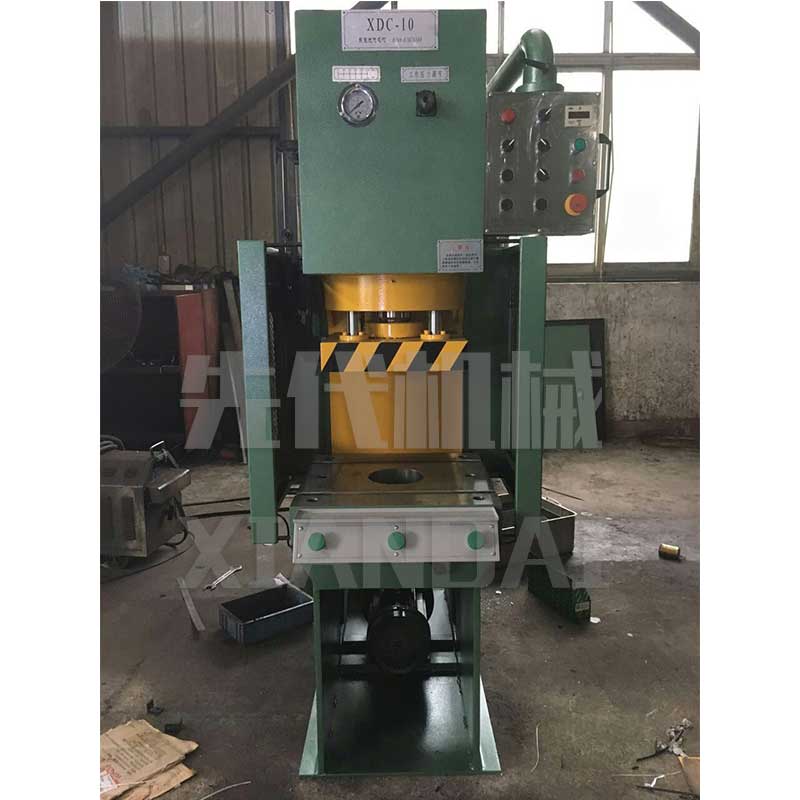

10吨单臂液压机

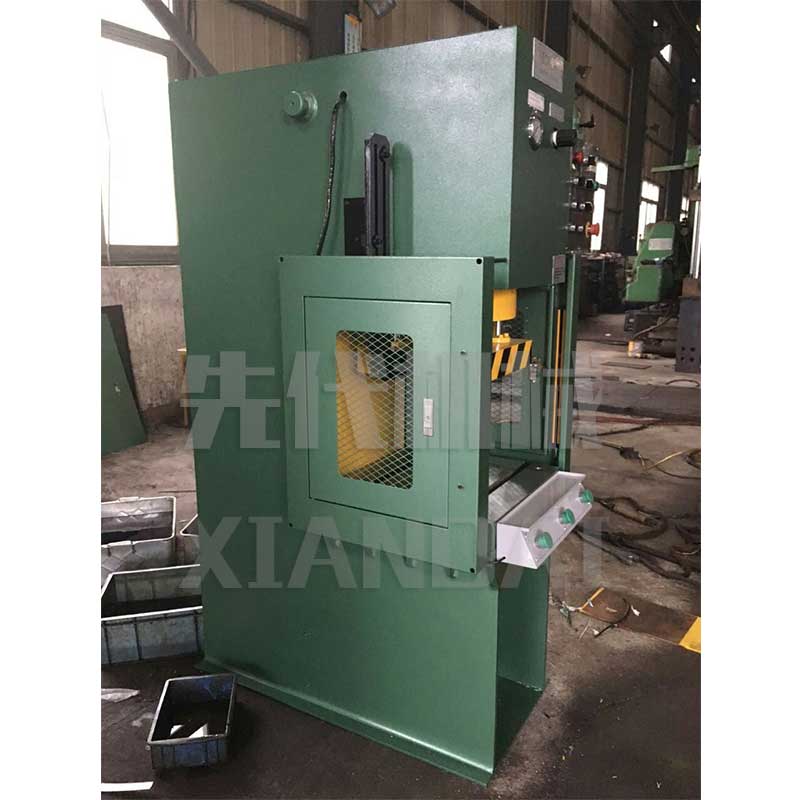

XDC系列10吨单臂液压机
单臂液压机特点
1.压力可在额定范围内进行无级调节。
2.
行程可在刻度板上进行精准调节。
3.拥有计数功能。
4.
拥有手动和半自动两种控制模式。
5.缸体、活塞杆均采用高强度锻件,油缸经精密加工珩磨制作
6.整体采用实心钢板或钢板焊接制作,刚性好、抗侧向力强
7.上缸下压式结构,工件在模腔内稳定可靠,换模及收放料方便,可大大提高生产效率
8.液压系统和电气系统主件,均采用国际国内知名公司的产品,从而保证了系统的可靠性及使用寿命
9.安装简单,使用便捷,压力稳定速度快。
单臂液压机应用领域
本系列压机适用于轴类零件,型材等的校正工艺;
轴、套类零件的压装以及简单板材零件的拉伸、弯曲、压印、成形、落料等工艺;
也可进行一般粉末、塑料制品的压制。

单臂液压机用途

单臂液压机配置
标准配置:

快速液缸
双手按钮
备选配置①:
工进(快速转慢速)
保压功能
多次压制(自动连压功能)
顶出液缸(退料装置)
光电保护装置
脚踏开关
触摸屏
PLC模块
单臂液压机配件

备选配置②:
PID闭环控制伺服系统

监控系统
安全防护系统
单臂液压机方案

单臂液压机规格

XDC系列开式液压机技术参数
型号 单位 XDC-02 XDC-05 XDC-10 XDC-15 XDC-25 XDC-50 XDC-75 XDC-100
公称压力 ton 2 5 10 15 25 50 75 100
系统压力 mpa 13 13 13 15 15 16 16 15
滑块行程 mm 150 180 200 200 200 200 300 300
喉深 mm 150 150 175 175 200 225 275 325
滑块快下速度 mm/s 300 300 300 300 300 260 210 200
滑块工进速度 mm/s 50 50 35 25 20 20 15 15
滑块回程速度 mm/s 260 260 350 300 200 200 180 190
上工作台尺寸 左右 mm - - - - - 350 350 500
前后 mm - - - - - 250 250 400
模柄尺寸 mm φ30*55 φ30*55 φ30*55 φ40*60 φ40*60 φ50*70 φ60*75 φ60*75
工作台尺寸 左右 mm 300 440 450 450 460 550 650 800
前后 mm 300 300 350 350 350 450 550 650

机器外形尺寸
左右 mm 360 600 610 630 660 720 850 1000
前后 mm 610 930 950 1000 1150 1230 1500 1650
高度 mm 1070 1860 1920 1940 2050 2100 2300 2400
电机功率 kw 2.2 2.2 3 4 5.5 7.5 11 11
机器参考重量 kg 510 970 1020 1120 1280 2250 3000 3600
