XDC-10|10吨伺服单柱液压机

先代机械为您量身定制液压机解决方案
先代液压机以吨位大速度快精度高寿命长著称
荣获液压机、液压机控制系统等多项国家专利

、

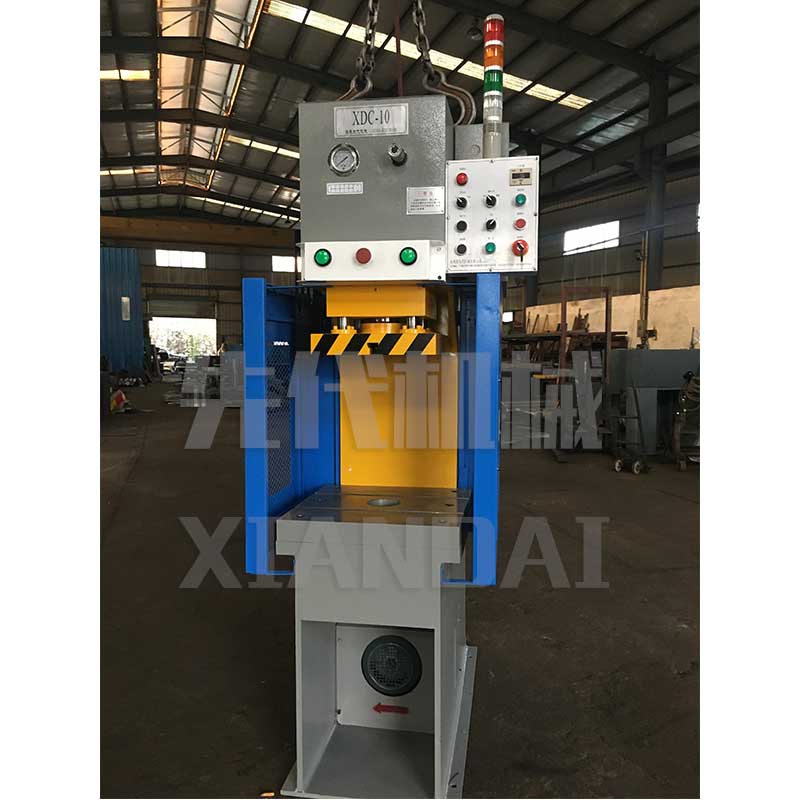

XDC系列10吨伺服单柱液压机

1.压力可在额定范围内进行无级调节。
2.冲压行程可精准调节。
3.拥有计数功能。
4.拥有手动和半自动两种控制模式。
5.缸体、活塞杆均采用高强度锻件，油缸经精密加工珩磨制作
6.整体采用实心钢板或钢板焊接制作，刚性好、抗侧向力强
7.上缸下压式结构，工件在模腔内稳定可靠，换模及收放料方便，可大大提高生产效率
8.液压系统和电气系统主件，均采用国际国内知名公司的产品，从而保证了系统的可靠性及使用寿命
9.安装简单，使用便捷，压力稳定速度快。单柱液压机应用领域

本系列压机适用于轴类零件，型材等的校正工艺；
轴、套类零件的压装以及简单板材零件的拉伸、弯曲、压印、成形、落料等工艺；
也可进行一般粉末、塑料制品的压制。
单柱液压机用途

标准配置：
快速液缸
双手按钮
备选配置①：
工进（快速转慢速）
保压功能
多次压制（自动连压功能）
顶出液缸（退料装置）
光电保护装置
脚踏开关
触摸屏
PLC模块
单柱液压机配件

备选配置②：
PID闭环控制伺服系统
监控系统
安全防护系统
单柱液压机方案

XDC系列伺服单柱液压机技术参数

型号		单位	XDC-02	XDC-05	XDC-10	XDC-15	XDC-25	XDC-50	XDC-75	XDC-100
公称压力		ton	2	5	10	15	25	50	75	100
系统压力		mpa	13	13	13	15	15	16	16	15
滑块行程		mm	150	180	200	200	200	200	300	300
喉深		mm	150	150	175	175	200	225	275	325
滑块快下速度		mm/s	300	300	300	300	300	260	210	200
滑块工进速度		mm/s	50	50	35	25	20	20	15	15
滑块回程速度		mm/s	260	260	350	300	200	200	180	190
上工作台尺寸	左右	mm	-	-	-	-	-	350	350	500
上工作台尺寸	前后	mm	-	-	-	-	-	250	250	400
模柄尺寸		mm	φ30*55	φ30*55	φ30*55	φ40*60	φ40*60	φ50*70	φ60*75	φ60*75
工作台尺寸	左右	mm	300	440	450	450	460	550	650	800
工作台尺寸	前后	mm	300	300	350	350	350	450	550	650
机器外形尺寸	左右	mm	360	600	610	630	660	720	850	1000
	前后	mm	610	930	950	1000	1150	1230	1500	1650
	高度	mm	1070	1860	1920	1940	2050	2100	2300	2400
电机功率		kw	2.2	2.2	3	4	5.5	7.5	11	11
机器参考重量		kg	510	970	1020	1120	1280	2250	3000	3600
