100吨液压机

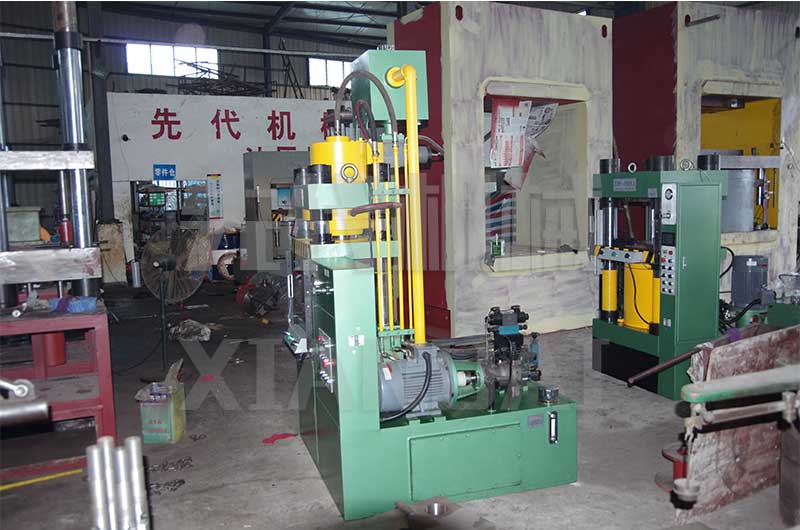

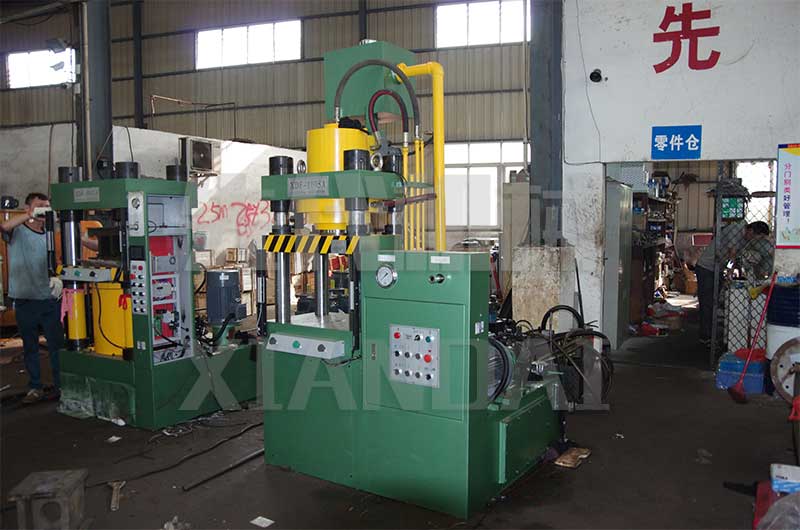

XDF-S系列100吨端子压接液压机

1.压力可在额定范围内进行无级调节。
2.
可随客户需要自行调整冲压行程限位高度。
3.设备顶缸顶出力可调。

4.拥有计数功能。
5.
拥有手动和半自动两种控制模式。
6.便捷的人机交互界面,通过改变参数即可调整行程、压力、动作模式、速度等。

7.缸体、活塞杆均采用高强度锻件,油缸经精密加工珩磨制作。
8.立柱、活塞杆均经过调质处理并镀硬铬处理。
9.三梁采用实心钢板或钢板焊接制作,与四柱配合精度高,刚性好、抗侧向力强。
10.上缸下压式结构,工件在模腔内稳定可靠,换模及收放料方便,可大大提高生产效率。
11.电器系统采用PLC或标准电路控制,动作稳定,使用方便可靠。
12.液压系统和电气系统主件,均采用国际国内知名公司的产品,从而保证了系统的可靠性及使用寿命。


非标液压机应用领域
适用于金属和非金属的压接、压装、整形及冲孔、切料、切边、落料等。
以及汽车发动机、传动轴、转向器等零部件精密压装
• 电子产品精密压装
• 影像技术核心部件的精密压装
• 电机轴承精密压装应用
• 弹簧性能测试等精密压力检测
• 自动化装配线应用
• 其它需要精密压力装配的场合
压接液压机用途


标准配置:

快速油缸
双手按钮
备选配置①:
工进(快速转慢速)
保压功能
多次压制(自动连压功能)
顶出油缸(退料装置)
光电保护装置
脚踏开关
触摸屏
PLC模块
压接液压机配件
备选配置②:
PID闭环控制伺服系统

监控系统
安全防护系统
压接液压机方案


XDF-S伺服系列上缸式四柱油压机技术参数(仅供参考,根据客户需求可做设计调整)
型号 单位 XDF-100S XDF-150S XDF-200S XDF-300S XDF-500S
主缸公称力 ton 100 150 200 300 500
主缸最大行程 mm 150 150 150 150 200
工作台离地高度 mm 820 820 820 820 900
开口高度 mm 400 400 400 400 600
移动横梁运动速度 最大快速下行 mm/s 210 210 180 140 135
最大工进速度 mm/s 5/10 5/10 4/7 3/6 3/6
最大回程速度 mm/s 180 180 120 110 110
移动横梁尺寸 左右 mm 400 400 450 550 700
前后 mm 500 500 550 650 800
有无T型槽、联接螺钉尺寸   无-M16 无-M16 无-M16 无-M20 无-M20
电机功率 kw 5.5 5.5 5.5 7.5 15
机器参考重量 kg 2300 2600 3200 4500 7500
XDF-S 伺服系列上缸式四柱油压机顶出缸(打料缸)参数
除活动工作台装有顶料缸外,其余结构和参数均与XDF-S-型机相同。适用于压制后需要从下模中顶出工件的场合,能避免手工脱料导致的工件变形和工伤事故,提高生产效率和模具寿命。
下顶出油缸技术参数:

型号 XDF-100SA XDF-150SA XDF-200SA XDF-300SA XDF-500SA
额外顶出力 ton 5 5 5 5 10
顶出行程 mm 15 15 15 15 15
顶料缸直径 mm φ28 φ28 φ28 φ28 φ40
