冷挤压液压机介绍

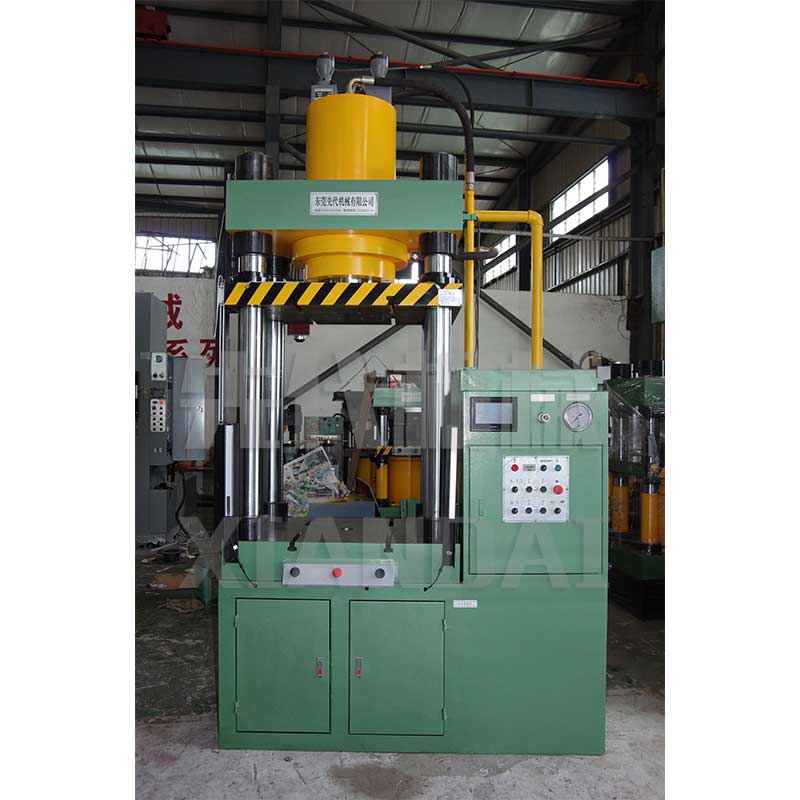

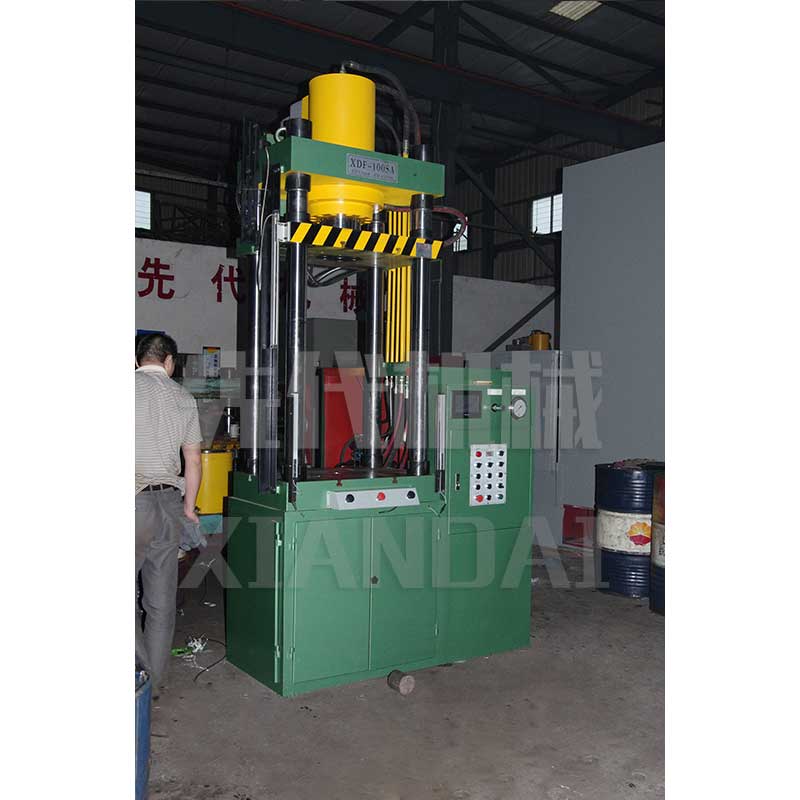

100吨冷挤压液压机

XDF-100SA
XDF-SA系列冷锻液压机|冷挤压液压机|冷压机|热锻液压机|热锻机

冷(温)挤压液压机特点
1.压力可在额定范围内进行无级调节。
2.
可随客户需要自行调整冲压行程限位高度。
3.设备顶缸顶出力和压边力可调。

4.拥有计数功能。
5.
拥有手动和半自动两种控制模式。
6.便捷的人机交互界面,通过改变参数即可调整行程、压力、动作模式、速度等。

7.缸体、活塞杆均采用高强度锻件,油缸经精密加工珩磨制作
8.立柱、活塞杆均经过调质处理并镀硬铬处理
9.三梁采用实心钢板或钢板焊接制作,与四柱配合精度高,刚性好、抗侧向力强
10.上缸下压式结构,工件在模腔内稳定可靠,换模及收放料方便,可大大提高生产效率
11.电器系统采用PLC控制,动作稳定,使用方便可靠,可实现单泵压制、双泵冷(热)挤压
12.液压系统和电气系统主件,均采用国际国内知名公司的产品,从而保证了系统的可靠性及使用寿命
13.压力稳定速度快,可实现部分产品高速挤压成型需求,如散热器、热锻件、 连接件等


下缸式四柱液压机应用领域

该机主要适用于金属冷(温)挤压等工艺
广泛用于汽摩配、电器、五金工具、照明、建材、电子等行业金属毛坯冷、温挤压、冷锻热锻成型;
上缸下压式结构,工件在模腔内稳定可靠,换模及收放料方便;
压力稳定速度快,可大大提高生产效率。

冷挤压液压机用途

冷挤压液压机应用领域
标准配置:

快速液缸
双手按钮
备选配置①:
工进(快速转慢速)
保压功能
多次压制(自动连压功能)
顶出液缸(退料装置)
光电保护装置
脚踏开关
触摸屏
PLC模块
冷挤压液压机配置

备选配置②:
PID闭环控制伺服系统

监控系统
安全防护系统
冷挤压液压机规格

开式液压机参数

XDF-SA系列冷(温)挤压液压机技术参数

项目 型号 单位 XDF-100SA XDF-150SA XDF-200SA XDF-300SA XDF-400SA XDF-500SA XDF-600SA XDF-800SA XDF-1000SA
主缸 公称力 ton 100 150 200 300 400 500 600 800 1000
行程 mm 300 300 400 400 400 400 400 500 500

打料缸
公称力 ton 20 20 25 30 30 40 40 50 60
行程 mm 150 150 200 200 200 200 200 250 250
顶出杆直径 mm 50 40 50 40 80 80 80 80 100
开口高度 mm 600 650 800 800 900 900 900 1000 1100
工作台距地面高度 mm 950 830 930 830 830 1020 1020 1150 1150
移动横梁运动速度 快速下行 mm/s 165 165 150 165 165 170 155 150 110
工进 mm/s 10/20 10/20 10/20 12/24 12/24 10/20 8/16 8/16 4/8
回程 mm/s 150 150 135 150 150 170 150 135 100

工作台有效尺寸
左右(柱内) mm 600 500 700 700 700 800 800 1000 1200
前后(边缘) mm 600 600 700 700 700 800 800 1200 1300
有无T型槽、联接螺钉尺寸   有-M16 有-M20 有-M20 有-M20 有-M20 有-M20 有-M20 有-M24 有-M24
电机功率 kw 15 15 22 15*2 18.5*2 18.5*2 22*2 30*2 37*2
机器参考重量 kg 4200 4800 5800 7500 11500 12500 14000 21000 26000
