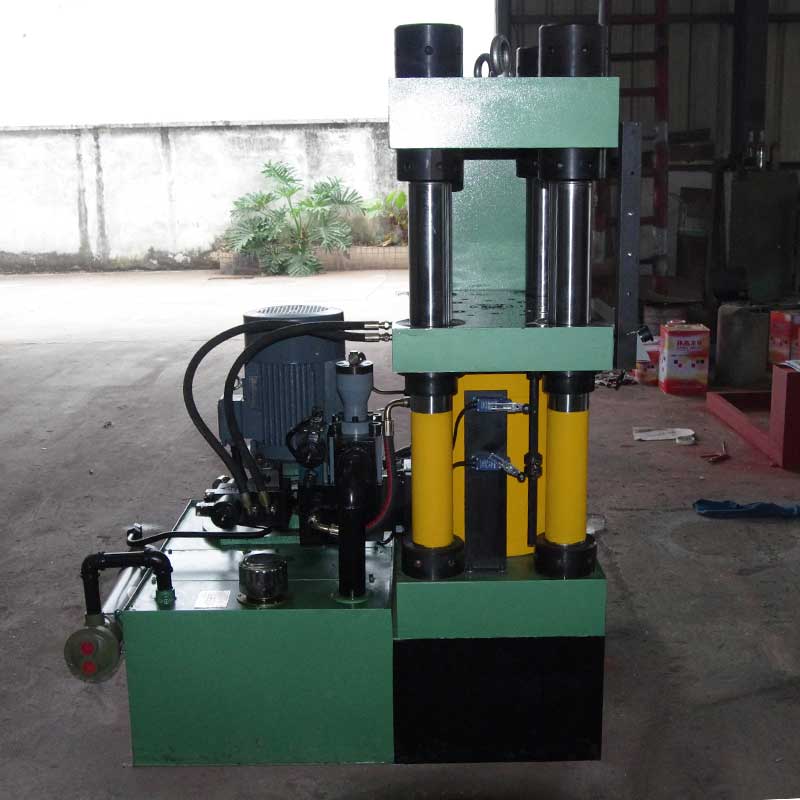

XDF-150X|150吨下缸四柱液压机

先代机械为您量身定制液压机解决方案
先代液压机以吨位大速度快精度高寿命长著称
荣获液压机、液压机控制系统等多项国家专利

XDF-X系列下缸式四柱油压机
下缸式四柱液压机产品特点

1.压力可在额定范围内进行无级调节。
2.可随客户需要自行调整冲压行程限位高度。
3.拥有计数功能。
4.拥有手动和半自动两种控制模式。
5.缸体、活塞杆均采用高强度锻件，油缸经精密加工珩磨制作。
6.立柱、活塞杆均经过调质处理并镀硬铬处理。
7.三梁采用实心钢板或钢板焊接制作，与四柱配合精度高，刚性好、抗侧向力强。
8.工件在模腔内稳定可靠，换模及收放料方便，可大大提高生产效率。
9.安装简单、动作稳定、使用方便可靠。
10.液压系统和电气系统主件，均采用国际国内知名公司的产品，从而保证了系统的可靠性及使用寿命。
下缸式四柱液压机应用领域

适用于金属和非金属的压印、成型、浅拉伸、整形覆模及切边、落料等。
如表壳、表底盖、表带、灯饰、餐具、钮扣、徽章纪念币、礼品、珠宝首饰、眼镜配件、像框、标牌、锁具、砂轮等压制及线路板、电子模块的压装,材料的校正、调直。
下缸式四柱液压机用途

标准配置：
快速油缸
双手按钮
备选配置①：
工进（快速转慢速）
保压功能
多次压制（自动连压功能）
顶出油缸（退料装置）
光电保护装置
脚踏开关
触摸屏
PLC模块
下缸式四柱液压机配置

备选配置②：
PID闭环控制伺服系统
监控系统
安全防护系统
四柱液压机方案

XDF-X系列下缸式四柱油压机技术参数（仅供参考，根据客户需求可做设计调整）

项目		单位	XDF-100X	XDF-150X	XDF-200X	XDF-300X	XDF-500X	XDF-600X	XDF-1000X	XDF-1500X	XDF-2000X	XDF-3000X
公称压力		ton	100	150	200	300	500	600	1000	1500
工作滑块最大行程		mm	100	110	150	150	150	150	150	150
开口高度		mm	330	360	400	400	450	450	600	800
工作滑块速度	快上	mm/s	100	125	155	135	135	135	70	40
	工进	mm/s			6	4	5		4	2.7
	回程	mm/s	90	130	165	135	125	102	80	50
工作台有效尺寸	左右	mm	340	400	500	550	650	650	900	880
工作台有效尺寸	前后	mm	450	450	550	650	750	750	950	1300
退料缸最大顶出力		ton	3		5	5	5	5	15	20
退料缸最大行程		mm	15	15	15	15	20	20	20	70
油压系统压力		mpa	25	24	22	24	25	24	25	26
电机功率		kw	4	5.5	5.5	7.5	15	18.5	18.5	30
左右		mm	1175	820	980	1070	1632	1710	2450	2300
前后		mm	1220	1300	1365	1480	1510	1570	1700	2100
高度		mm	1340	1560	1730	1840	2087	2080	2910	2750
机器参考重量		kg	2000	2300	3300	4500	7500	8500	16500	22500

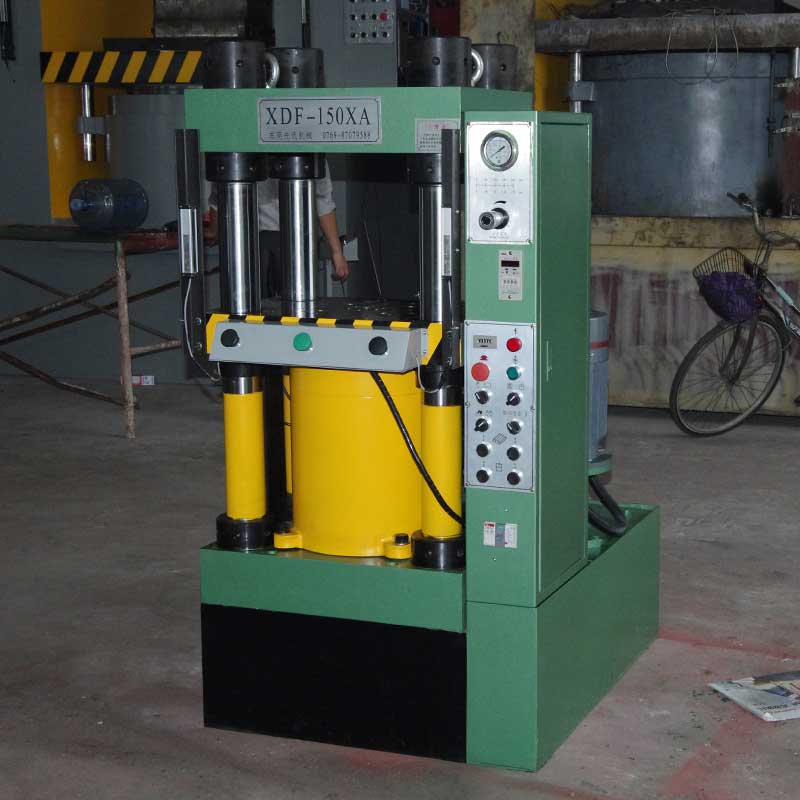

XDF-XA 系列带下顶出缸下缸四柱式油压机（仅供参考，根据客户需求可做设计调整）
除活动工作台装有顶料缸外，其余结构和参数均与XDF-X型机相同。适用于压制后需要从下模中顶出工件的场合，能避免手工脱料导致的工件变形和工伤事故，提高生产效率和模具寿命。
技术参数：

型号		XDF-100X	XDF-150X	XDF-200X	XDF-300X	XDF-500X	XDF-600X	XDF-1000X	XDF-1500X	XDF-2000X	XDF-3000X
额定公称力	ton	3	3	5	5	5	5	15	20	30	50
最大行程	mm	15	15	15	15	15	15	20	70	70	100
顶出缸杆径	mm
