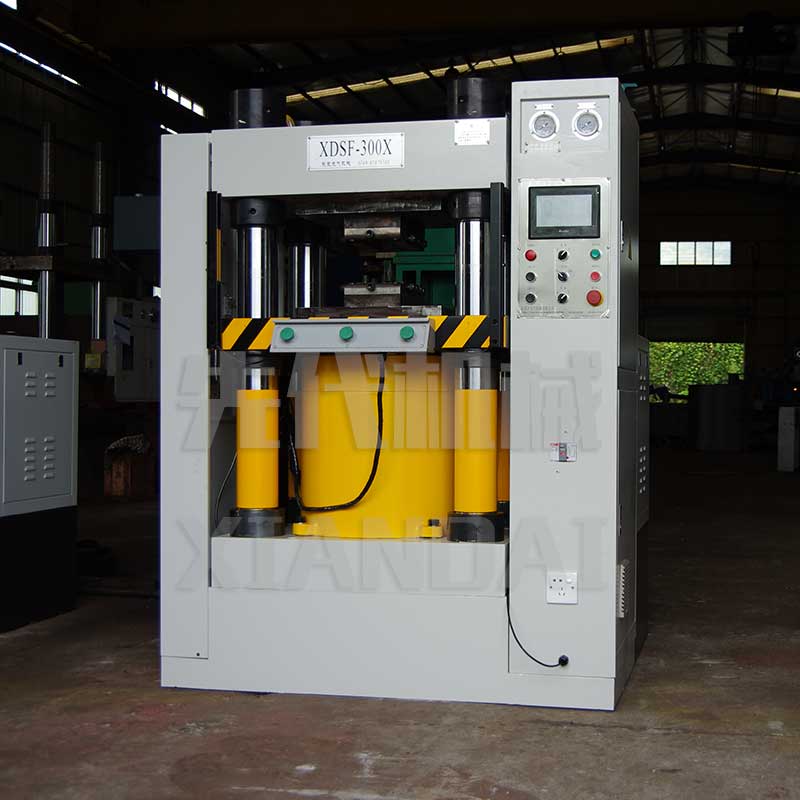

XDSF-300X|300吨标牌,挂件液压机

    先代机械为您量身定制液压机解决方案
    先代液压机以吨位大 速度快 精度高 寿命长著称
    荣获液压机、液压机控制系统等多项国家专利


◆◆◆行业应用案例◆◆◆

汽车零部件液压机 | 电子器件压装机 | 粉末液压机 | 浅拉伸液压机
液压机生产线 | 液压裁断机 | 校直机 | 压花机 | 压印机
热压机 | 厨具拉伸液压机 | 管材加工液压机 | 深拉伸液压机
航天配件液压机 | 装填液压机 | 冷挤压冷锻液压机
金属礼品液压机 | 复合材料成型液压机 | 塑胶盒裁断机 | 深拉伸液压机




伺服压装机
300吨标牌液压机

标牌液压机

铭牌液压机
XDF-X系列下缸式四柱伺服液压机

1.采用PID闭环控制伺服系统,节能60%,最高空压精度可达±0.02mm,速度噪音,数显行程、压力等参数。
2.
压力可在额定范围内进行无级调节。
3.
可随客户需要自行调整冲压行程限位高度。
4.设备顶缸顶出力可调。

5.拥有计数功能。
6.
拥有手动和半自动两种控制模式。
7.便捷的人机交互界面,通过改变参数即可调整行程、压力、动作模式、速度等。

8.缸体、活塞杆均采用高强度锻件,油缸经精密加工珩磨制作。
9.立柱、活塞杆均经过调质处理并镀硬铬处理。
10.三梁采用实心钢板或钢板焊接制作,与四柱配合精度高,刚性好、抗侧向力强。
11.上缸下压式结构,工件在模腔内稳定可靠,换模及收放料方便,可大大提高生产效率。
12.电器系统采用PLC控制,动作稳定,使用方便可靠。
13.液压系统和电气系统主件,均采用国际国内知名公司的产品,从而保证了系统的可靠性及使用寿命。



该机型可用于金属或非金属标牌、铭牌、徽章、挂件等产品的压花、压印、成型等。

如表壳、表底盖、表带、灯饰、餐具、钮扣、徽章纪念币、礼品、珠宝首饰、眼镜配件、像框、标牌、锁具、砂轮等压制及线路板、电子模块的压装,材料的校正、调直。
标牌液压机用途


标准配置:

快速油缸
双手按钮
备选配置①:
工进(快速转慢速)
保压功能
多次压制(自动连压功能)
顶出油缸(退料装置)
光电保护装置
脚踏开关
触摸屏
PLC模块
标牌液压机标准配置
备选配置②:
PID闭环控制伺服系统

监控系统
安全防护系统
标牌液压机方案

300吨四柱液压机规格

XDF-S伺服系列上缸式四柱油压机技术参数(仅供参考,根据客户需求可做设计调整)
型号 单位 XDF-100S XDF-150S XDF-200S XDF-300S XDF-500S
主缸公称力 ton 100 150 200 300 500
主缸最大行程 mm 150 150 150 150 200
工作台离地高度 mm 820 820 820 820 900
开口高度 mm 400 400 400 400 600
移动横梁运动速度 最大快速下行 mm/s 210 210 180 140 135
最大工进速度 mm/s 5/10 5/10 4/7 3/6 3/6
最大回程速度 mm/s 180 180 120 110 110
移动横梁尺寸 左右 mm 400 400 450 550 700
前后 mm 500 500 550 650 800
有无T型槽、联接螺钉尺寸   无-M16 无-M16 无-M16 无-M20 无-M20
电机功率 kw 5.5 5.5 5.5 7.5 15
机器参考重量 kg 2300 2600 3200 4500 7500
XDF-S 伺服系列上缸式四柱油压机顶出缸(打料缸)参数
除活动工作台装有顶料缸外,其余结构和参数均与XDF-S-型机相同。适用于压制后需要从下模中顶出工件的场合,能避免手工脱料导致的工件变形和工伤事故,提高生产效率和模具寿命。
下顶出油缸技术参数:

型号 XDF-100SA XDF-150SA XDF-200SA XDF-300SA XDF-500SA
额外顶出力 ton 5 5 5 5 10
顶出行程 mm 15 15 15 15 15
顶料缸直径 mm φ28 φ28 φ28 φ28 φ40


标牌液压机厂家
