XDH-500X|500吨不锈钢餐具液压机

    先代机械为您量身定制液压机解决方案
    先代液压机以吨位大 速度快 精度高 寿命长著称
    荣获液压机、液压机控制系统等多项国家专利


◆◆◆行业应用案例◆◆◆

汽车零部件液压机 | 电子器件压装机 | 粉末液压机 | 浅拉伸液压机
液压机生产线 | 液压裁断机 | 校直机 | 压花机 | 压印机
热压机 | 厨具拉伸液压机 | 管材加工液压机 | 深拉伸液压机
航天配件液压机 | 装填液压机 | 冷挤压冷锻液压机
金属礼品液压机 | 复合材料成型液压机 | 塑胶盒裁断机 | 深拉伸液压机






餐具液压机

不锈钢餐具液压机

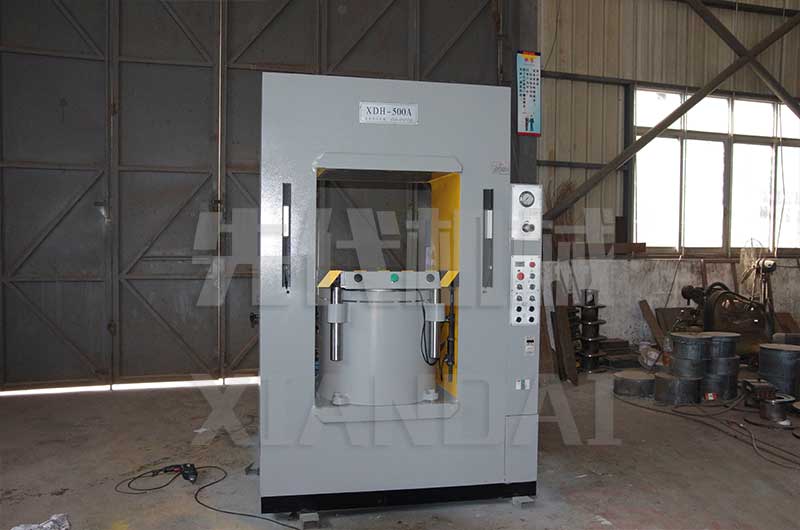

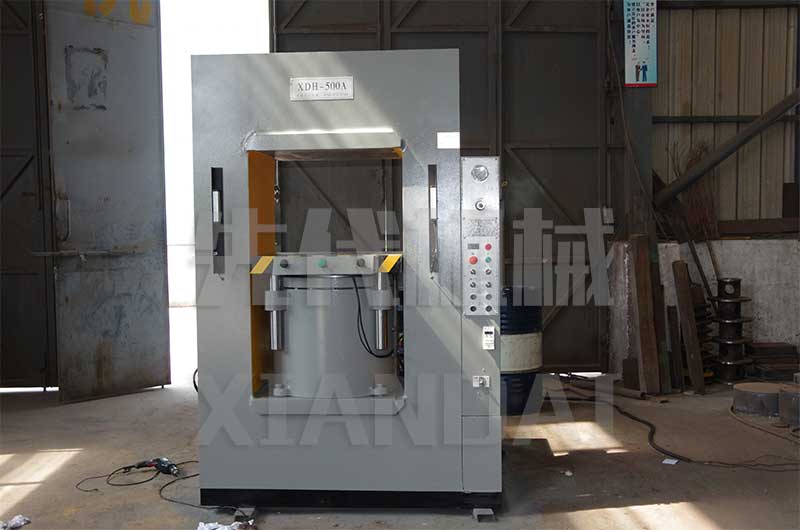

XDH-X系列500吨框架式液压机|不锈钢餐具、餐盘液压机

1.采用整体钢板焊接框架式机架,整体刚性好,抗压程度高
2.压力可在额定范围内进行无级调节。
3.
可随客户需要自行调整冲压行程限位高度。
4.拥有计数功能。
5.
拥有手动和半自动两种控制模式。
6.缸体、活塞杆均采用高强度锻件,油缸经精密加工珩磨制作。
7.液压系统和电气系统主件,均采用国际国内知名公司的产品,从而保证了系统的可靠性及使用寿命。
8.压力稳定速度快,重复冲压精度高。
9.安装简单,操作方便,运行稳定。



适用于不锈钢餐具和非金属餐具的压印、成型、浅拉伸、整形覆模及切边、落料等。
如表壳、表底盖、表带、灯饰、餐具、钮扣、徽章纪念币、礼品、珠宝首饰、眼镜配件、像框、标牌、锁具、砂轮等压制及线路板、电子模块的压装,材料的校正、调直。

餐具液压机用途


标准配置:

快速液缸
双手按钮
备选配置①:
工进(快速转慢速)
保压功能
多次压制(自动连压功能)
顶出液缸(退料装置)
光电保护装置
脚踏开关
触摸屏
PLC模块
不锈钢餐具液压机配件

备选配置②:
PID闭环控制伺服系统

监控系统
安全防护系统
500吨餐具液压机方案


XDH系列下缸框架式液压机技术参数,仅供参考,可按需定制
项目 型号 单位 XDH-100 XDH-150 XDH-200 XDH-300 XDH-500 XDH-700 XDH-1000 XDH-1500 XDH-200
主缸 公称力 ton 100 150 200 300 500 700 1000 1500
行程 mm 110 110 150 150 150 150 150 150
开口高度 mm 360 360 380 380 450 450 550 550
工作台距地面高度 mm 845 845 1050 1080 1185 1285 1365 1500
工作台运动速度 快速上行 mm/s 100 90 90 80 75 70 85 70
回程 mm/s 100 105 105 90 85 80 75 80
工作台有效尺寸 左右 mm 420 420 520 580 710 750 900 1100
前后 mm 420 420 500 540 640 750 880 1050
机器外形尺寸 左右 mm 920 920 1120 1200 1440 1480 1680 2000
前后 mm 950 1020 1080 1460 1730 1960 2320 2090
高度 mm 1640 1660 1840 1895 2150 2290 2665 2835
电机功率 kw 4 4 5.5 7.5 15 18.5 18.5 22
机器参考重量 kg 1500 2000 2780 3300 5500 8000 11500 20000
XDH系列下缸框架式液压机顶出缸(打料缸)参数
除活动工作台装有顶料缸外,其余结构和参数均与XDF-S-型机相同。适用于压制后需要从下模中顶出工件的场合,能避免手工脱料导致的工件变形和工伤事故,提高生产效率和模具寿命。
下顶出液缸技术参数:

型号 XDH-100XA XDH-150XA XDH-200XA XDH-300XA XDH-500XA
额外顶出力 ton 5 5 5 5 10
顶出行程 mm 15 15 15 15 15
顶料缸直径 mm φ28 φ28 φ28 φ28 φ40


餐具液压机厂家
